بالابر عنکبوتی مدل R160
بالابر هیدرولیکی R160 یک بالابر عنکبوتی ساخت شرکت ایزی لیفت ایتالیا با ارتفاع کاری ۱۵/۶ متر و ظرفیت سبد ۲۰۰ کیلوگرم است. این بالابر دیزلی مجهز به دو عدد موتور است که در شرایط مختلف می توان از آنها استفاده کرد. یک موتور دیزلی هوندا که برای استفاده در فضای باز مناسب است و یک موتور برقی ۲۲۰ ولت که این بالابر نفری را تبدیل به یک بالابر برقی می کند. شنی های این بالابر مفصلی از جنس پلاستیک است و آسیبی به سنگ و سرامیک و یا کفپوش های حساس صنعتی وارد نمی کند.
از ویژگی های بارز بالابر عنکبوتی ، قابلیت مانور بالا و ابعاد بسته شده بسیار کم است. به طور مثال بالابر نفر R160 تنها ۸۹ سانتیمتر عرض دارد. این ویژگی باعث می شود که این بالابر هیدرولیکی به راحتی از فضاهای کوچک و محدود عبور نماید. همچنین به دلیل مکانیزم حرکتی شاسی ، این بالابر برقی – دیزلی قادر است درجا دور بزند. چنین قابلیت هایی این بالابر متحرک را تبدیل به گزینه ای بسیار کارآمد برای محیط های داخلی و خارجی کرده است.
مکانیزم بالابری در این بالابر عنکبوتی از نوع مفصلی – تلسکوپی است و یک بازوی انتهایی (جیب Jib) تعبیه شده است. از این رو قدرت مانور این بالابر نفری برای کار در ارتفاع بسیار مناسب است. در کنار قابلیت های این دستگاه، سیستم های ایمنی متعددی نیز برای بالابر دیزلی – برقی فوق در نظر گرفته شده است. سیستم اینترلاک جک های جانبی ، سیستم کنترل ممان و تشخیص اضافه بار ، قفل کن های هیدرولیکی و… همگی جهت ایمنی هرچه بیشتر اپراتور و نیز حفاظت از سرمایه شما در برابر خطای انسانی در این بالابر هیدرولیکی لحاظ شده است.
کلایر ، نماینده رسمی شرکت ایزی لیفت ایتالیا در ایران است که این بالابر عنکبوتی را با یک سال گارانتی و ۱۰ سال خدمات پس از فروش در اختیار مشتریان قرار می دهد. به همراه این بالابر نفربر ، دفترچه دستورالعمل و کارت گارانتی ارائه شده و به اپراتورها آموزش اختصاصی داده خواهد شد.
مشخصات فنی
| ارتفاع کاری | ۱۵/۶ متر |
| ارتفاع بالابری | ۱۳/۶ متر |
| دسترسی افقی | ۷/۵ متر مطابق دیاگرام کاری |
| ظرفیت | ۲۰۰ کیلوگرم |
| منبع تغذیه | موتور برقی ۲۲۰ ولت به همراه موتور بنزینی ۹/۶ کیلو وات هوندا |
| تعداد اپراتور | ۲ نفر |
| چرخ ها | شنی های پلاستیکی |
| کنترل | از روی سکو و شاسی به صورت پروپورشنال |
| وزن بالابر | ۲۱۵۰ کیلوگرم |
| ابعاد سبد | ۱۴۰x۷۰ و ارتفاع ۱۱۰ سانتیمتر |
| بالاروی از شیب | ۳۰٪ |
| زاویه ورود به شیب | ۱۵ و ۱۷ درجه |
| گردش دکل | ۳۲۰ درجه |
سایر ویژگی ها
- ساخت شرکت ایزی لیفت ایتالیا
- ساخت بوم ها با استفاده از پروفیل های فولاد آلیاژی
- جک های جانبی تثبیت کننده از نوع هیدرولیکی
- رنگ با کیفیت الکترو استاتیک
- ابعاد و وزن بسیار کم و قابلیت حمل در آسانسور باری با طول بیش از ۴/۲ متر
- شنی پلاستیکی برای جلوگیری از آسیب به سطوح سنگی و سرامیکی و همچنین سهولت حرکت در خاک و گل
- عرض ۸۹ سانتیمتری بالابر نفر برای عبور از درها و راهروها
- حفظ تعادل سبد بالابر به صورت هیدرولیکی و کاملا اتوماتیک
- سیستم کنترل به صورت هیدرولیکی و پرپورشنال برای ناوبری ایمن و دقیق
- مجهز به یک جیب در انتهای بوم تلسکوپی جهت مانور و دسترسی بهتر
- سبد گردان به صورت ۹۰ ± درجه
- پریز برق داخل سبد
- لوله کشی برای خروجی آب یا هوای فشرده در داخل سبد
- طراحی و تولید مطابق با آخرین استاندارد های BSEN:280 اروپا
- گواهینامه های ISO 9001 و CE اروپا
گارانتی و خدمات بالابر:
- بالابر عنکبوتی R160 به همراه یک سال گارانتی معتبر به فروش می رسد.
- بالابر متحرک ذکر شده دارای ۱۰ سال خدمات پس از فروش، توسط کلایر است.
ایمنی:
- پوشش ضد لغزش و حفاظ استاندارد سبد بالابر
- سیستم افزایش عرض شاسی برای جلوگیری از واژگونی هنگام حرکت سطوح شیب دار
- سنسور ایمنی تشخیص استقرار صحیح جک های تثبیت کننده
- سیستم جلوگیری از بالاروی در صورت اضافه بار درون سبد
- سیستم کنترل ممان جهت تغییر میزان دسترسی با توجه به بار درون سبد بالابر عنکبوتی
- شیرهای هیدرولیک کانتربالانس و قفل کن بر روی سیلندرهای هیدرولیکی
- محل اتصال کمربند ایمنی بر روی سبد بالابر
- کلید توقف اضطراری بر روی کنترل های بالا و پایین
- مجهز به پمپ دستی اضطراری برای مواقع قطع برق یا اتمام شارژ باتری
تجهیزات قابل سفارش:
- باتری لیتیومی با دوام بسیار بالا (مدل R160BA)
- شنی های سفید (non-marking) که روی سطوح ردی باقی نمی گذارند
- سبد عایق ۱۰۰۰ ولتی
- کنترل سیمی
- کنترل از راه دور بدون سیم
- شیب سنج مجهز به آلارم (مناسب فضاهای خارجی با شیب زیاد)
- پمپ اضطراری برقی جهت فرود سریع در هنگام بروز مشکل
- سیستم استقرار و تراز شدن تمام اتوماتیک (در صورت سفارش کنترل بیسیم)
- صفحات ایمنی مخصوص (Mat) برای زیر جک های تثبیت کننده بالابر
توجه: موارد فوق در راستای افزایش کیفیت و ارتقای ایمنی، ممکن است تغییر نماید. برای اطلاعات بیشتر با کارشناسان کلایر تماس بگیرید.
ابعاد

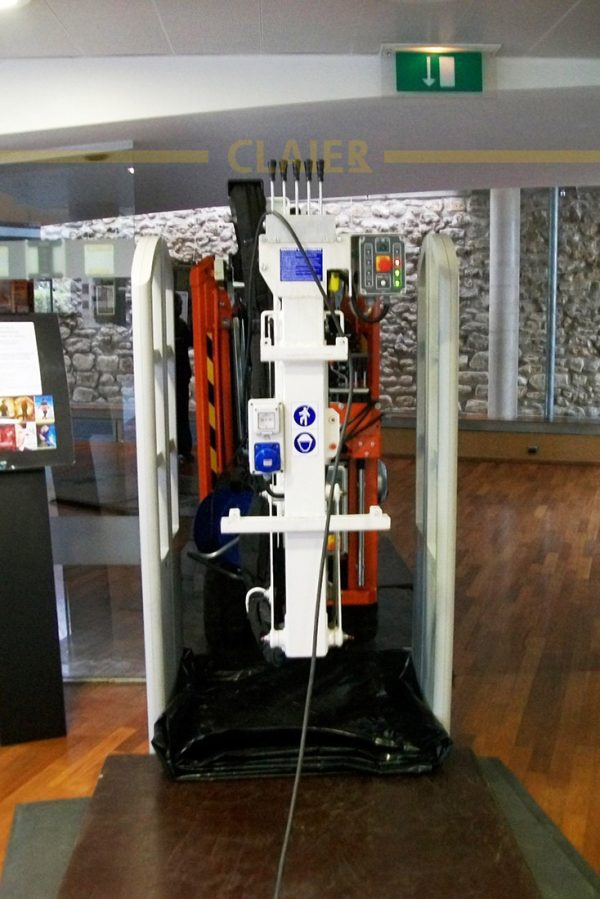

- سبد این بالابر عنکبوتی به آسانی جدا شده و طول دستگاه کاهش پیدا می کند تا امکان جابجایی توسط آسانسور های باری و خودرو بر فراهم شود.
ابعاد بالابر عنکبوتی R160
کاربردها

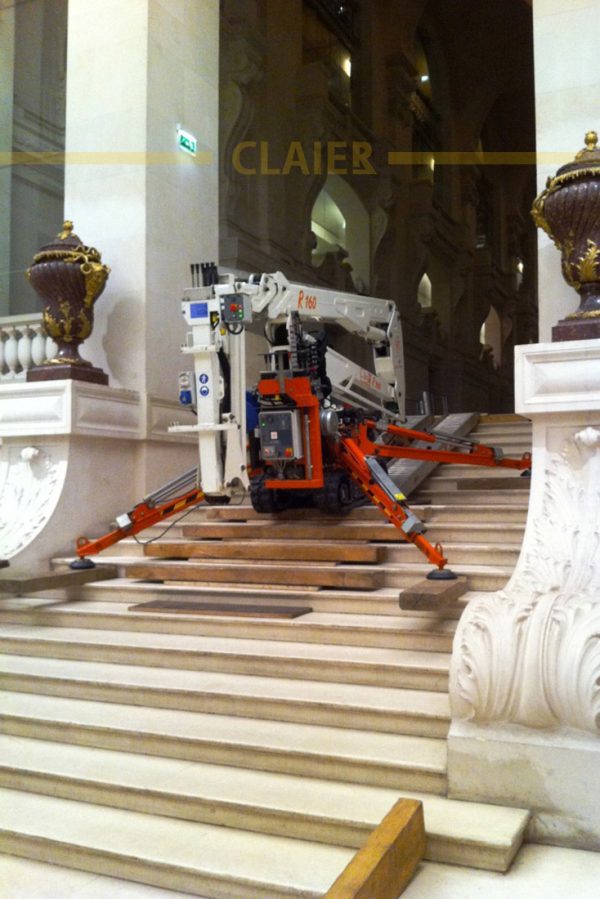

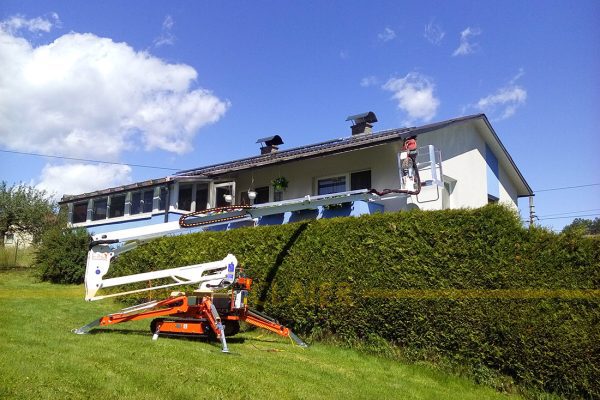

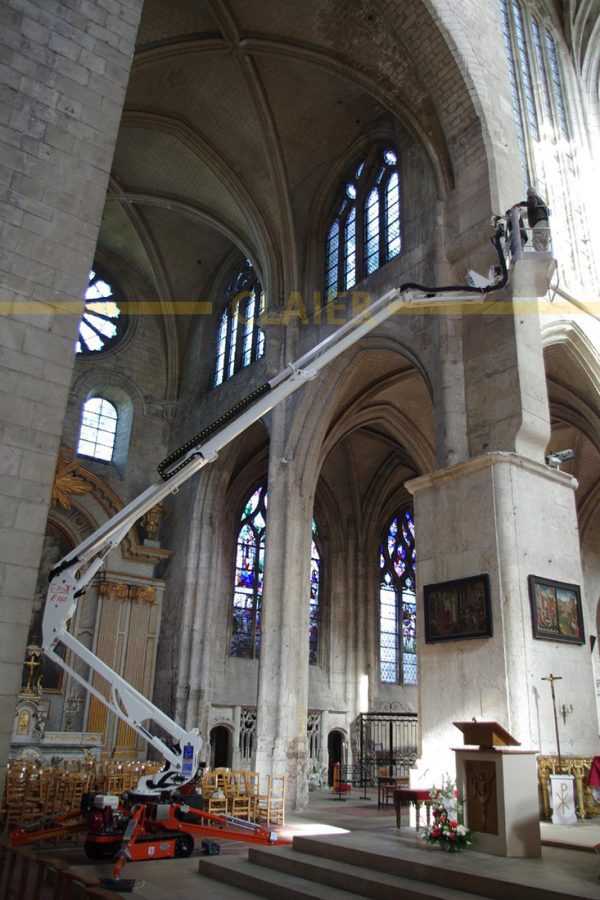

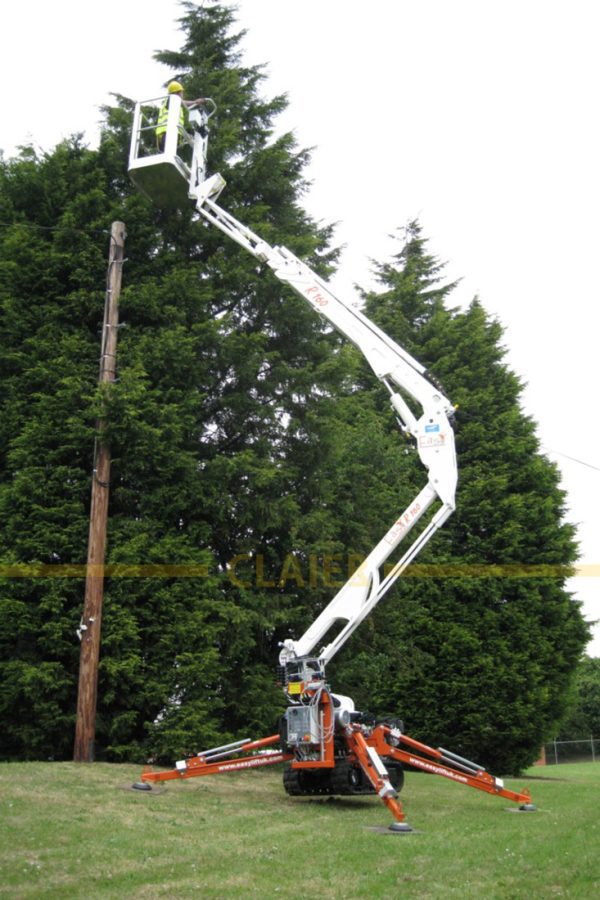

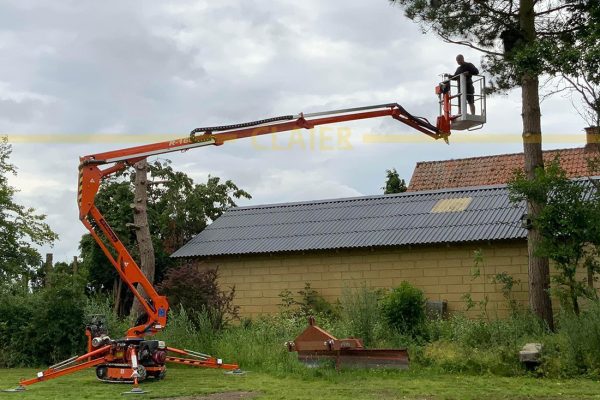

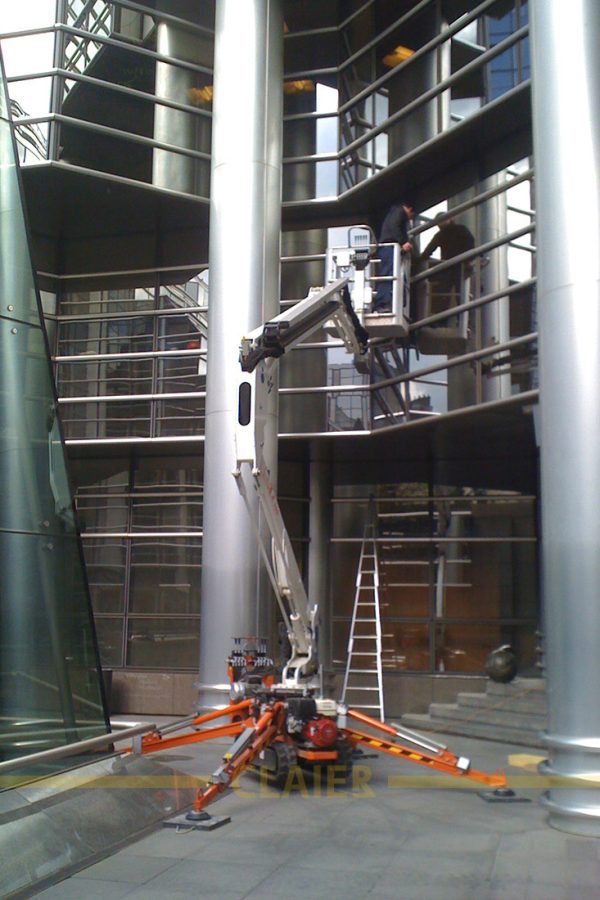

امروزه بالابرهای عنکبوتی بسیار مورد توجه شرکت ها، سازمان ها، کارخانجات، مراکز تجاری و… قرار گرفته اند. عمده دلیل آن قابلیت مانور بسیار بالای این بالابر متحرک جهت عبور از محل های محتلف است. دور زدن به صورت درجا، بالاروی از شیب زیاد و حتی پله های کوتاه، عبور از درب ها و راهروها همگی این بالابر را به یک بالابر چند منظوره تمام عیار تبدیل نموده است. بالابر نفربر RA160 با ایجاد دسترسی مناسب و سیستم های ایمنی پیشرفته ، مورد توجه شرکت های اجاره بالابر نیز می باشد. زیرا این بالابر هیدرولیکی برای کاربردهای فراوان و محیط های مختلفی مناسب است. نظافت و شستشو ، نصب دوربین ها، تعویض روشنایی و سرویس تجهیزات اطفاء حریق در مراکز تجاری ، فرهنگی و مذهبی ، فرودگاه ها و… به کمک این بالابر عنکبوتی بسیار ایمن و سریع خواهد بود. در پالایشگاه ها و پتروشیمی ها این بالابر صنعتی می تواند در تمامی محیط ها به کار گرفته شده و انجام تعمیرات، بازرسی ها، رنگ آمیزی ، نصب سازه ها و… را تسهیل نماید.

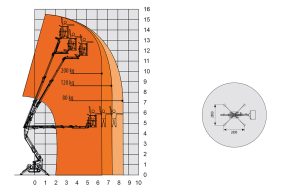

دیاگرام کاری
دیاگرام کاری بالابر عنکبوتی R160
